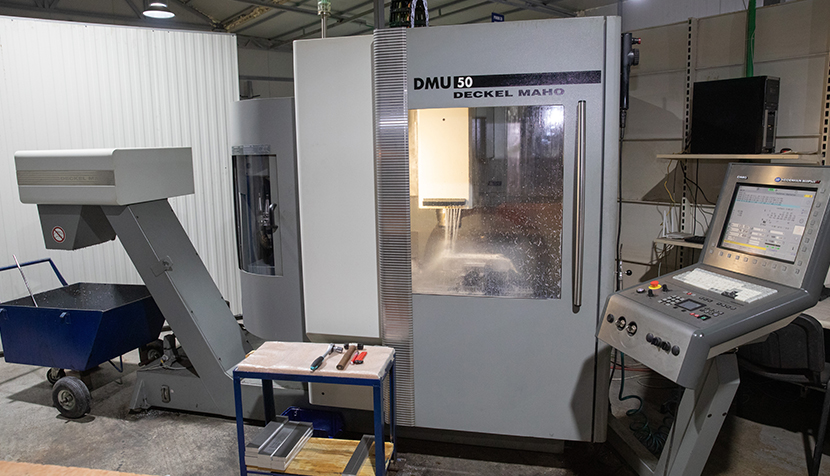

Tehnički detalji

x- 500 mm
y- 450 mm
z- 400 mm
kontrola MILL PLUS Heidenhain
Glavna brzina okretanja glavnog vretena - glavno vreteno 20 - 14,000 U / min
snaga - glavni vreteno 9/13 kW
okrugli stolni stol površine 630 x 500 mm
Područje nagibanja -5 / +110 °
max. opterećenje stola 200 kg
B - pomak osovine
brzo hod (X / Y / Z) 24 m / min
Alat za podešavanje alata : Alat 30 poz.

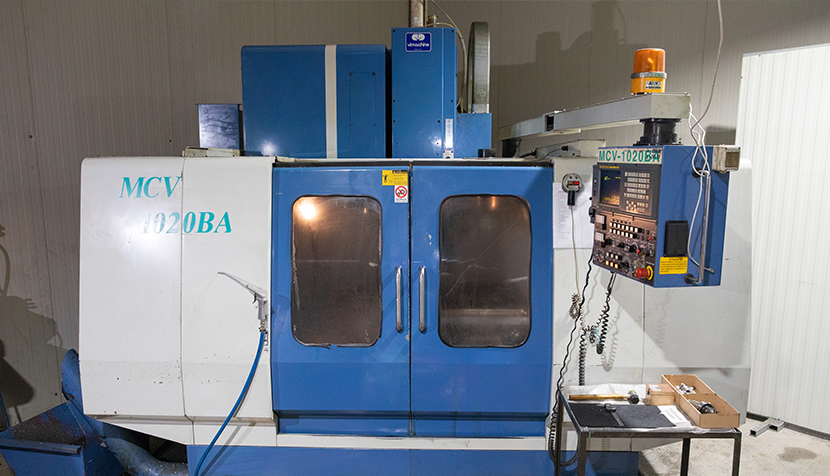

Tehnički detalji

Dimenzije radnog stola: 1300 mm x 640 mm
Učitavanje tablice: 1000 kg
Kretanje X osi: 1200 mm
Pokret osi Y: 600 mm
Pomicanje osi Z: 500 mm
Brzine pokreta serije: 30/30/20 m / min.
Brzina rezanja: 10 m / min.
Kapacitet spremnika alata: 24
Maksimalni promjer alata: Ø95 mm
Maksimalna duljina alata: 300 mm

Brzina vretena: 10000 okr / min.
Snaga motora vretena: 11 kW
Potrebno područje za klupu: 3150 mm x 4060 mm

Dimenzije radnog stola: 1300 mm x 640 mm
Učitavanje tablice: 1000 kg
Kretanje X osi: 1200 mm
Pokret osi Y: 600 mm
Pomicanje osi Z: 500 mm
Brzine pokreta serije: 30/30/20 m / min.
Brzina rezanja: 10 m / min.
Kapacitet spremnika alata: 24
Maksimalni promjer alata: Ø95 mm
Maksimalna duljina alata: 300 mm

Brzina vretena: 10000 okr / min.
Snaga motora vretena: 11 kW
Potrebno područje za klupu: 3150 mm x 4060 mm

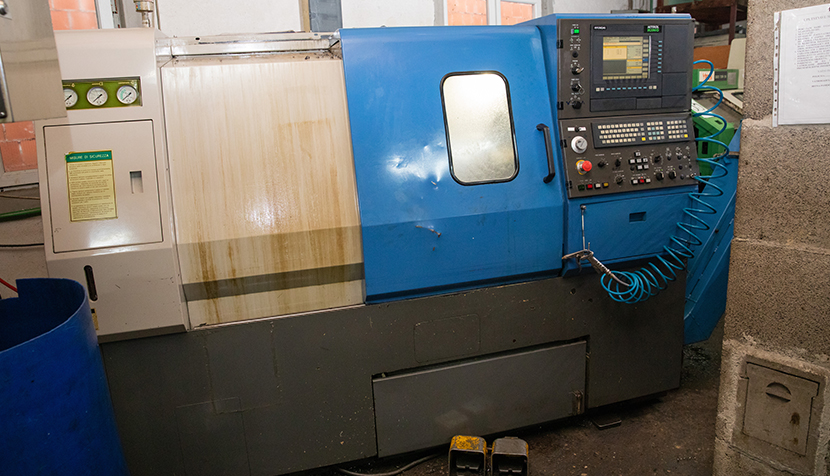

Tehnički detalji

6,000rpm
1,75" bar kapaciteta
15hp 12 alata 0.2sec B / H kupola
Q-seter
X / Z 1,417ipm brza
električni graničnik
automatski Rep Stock

Tehnički detalji

8 ”velika glava bušotine
4.000 okretaja u minuti
kapacitet 2,56”
20 KS
12 alata 0,2 sekunde
B / H turret

Q-seter,
X / Z 1,417ipm brzo
sučelje za uvlačenje trake
električni ograničivač momenta

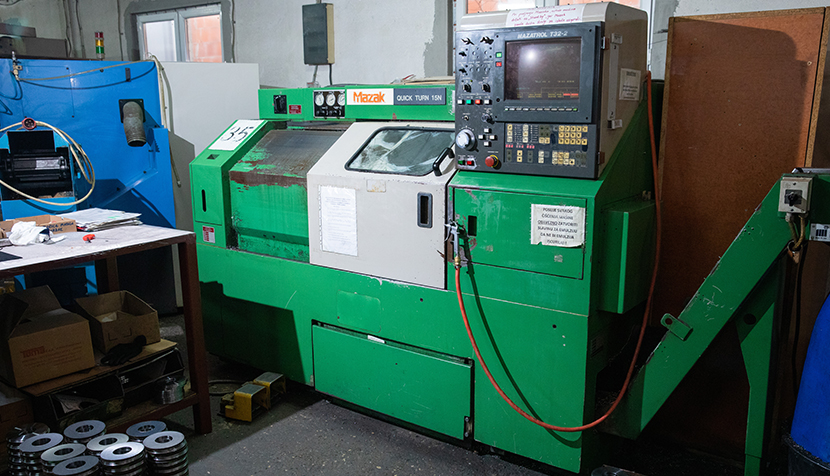

Tehnički detalji

1 Glavno vreteno
promjer prečke: 42 mm
promjer okretanja: 160 mm
duljina okretanja: 300 mm
brzina vretena: 4.500 o / min
otvor vretena: 50 mm
hod: X = 100 mm - Z = 290 mm
dimenzije stroj: 1690 x 1210 x H1800 mm
Težina stroja približno: 2600 KG
1 CN MAZATROL T32-2
1 Programabilna stražnja korpa
1 kupola 8 stanica
1 oporavak dijelova
1 mjerna ruka
1 stezna čahura F48
1 punjač IEMCA

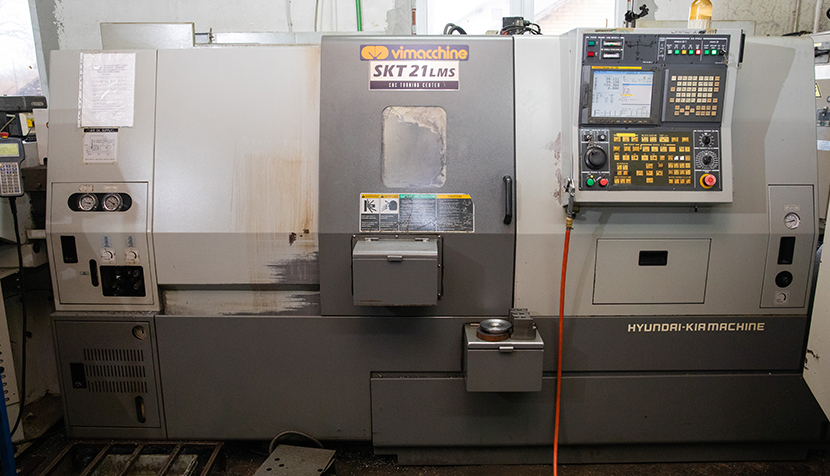

Tehnički detalji

Hyundai Hitrol King control
Hwacheon 8 ”3 Stezna glava
Max Rpm: 4800
Max ljuljačka: 440mm
Swing na nosaču: 254mm
Max rezanje Dia: 254mm
Maksimalna duljina rezanja (osovina): 445mm
Standardna debljina rezanja: 150mm
Udaljenost između dijela glavnog vretena i dijela revolver: 90-590mm
Max traka: 50mm
Visina centra (od zemlje): 1000mm
Maksimalna nosivost: 150kg
Glavni nos vretena: ASA A2-6
Glavni konus vretena: 1/20
Prečnik glavnog vretena: 62
Opseg brzine glavno vreteno: 40-4500rpm
Tip kupole: Osmerokutno
Broj alata: 8
Sekregacijsko vrijeme (indeks): 0,48 sek / 1 korak
Veličina alata (vanjski promjer): 25 x 150 mm
Veličina alata (unutarnji promjer): maks. 40mm
Oznaka spojke: 210mm
Putovanje:
X os: 180 mm
Z os: 510 mm

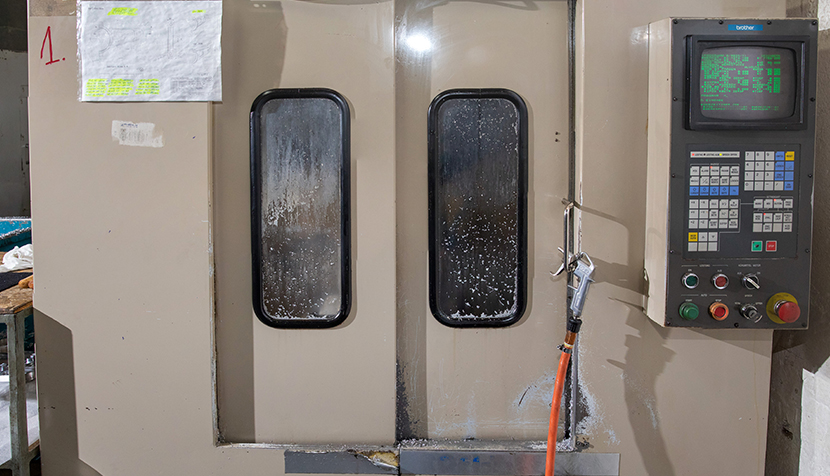

Tehnički detalji

Veličina radnog područja 23,6 "x 11,8" (600 mm x 300 mm)
Maksimalni kapacitet punjenja (jednoliko opterećenje) 150 kg
Work Holding; Hidraulički sustav za pričvršćivanje; Putanja X-osi 16,53 "(420)
Y-osovina putovanja 11.81" (300); Putanja Z-osi 9,84 "(250) uključujući ATC80
Udaljenost tablice udaljenosti do nosnog vretena 7,87" - 17,71 "(200-450)
Nos vretena 7/24 # 30
Brzina vretena min. Maksimalno 3000 o / min
posmak za rezanje 0,2 ~ 197 in / min (5 ~ 5000 mm / min)
brzo hranjenje (osi X i Y) 787 in / min (20 mm / min)
brzo hranjenje (Z os) 590 in / min (15 mm / min;)
Pogonski motor vretena: 4,1 KS (3,1 kW)
Broj alata: 10.
