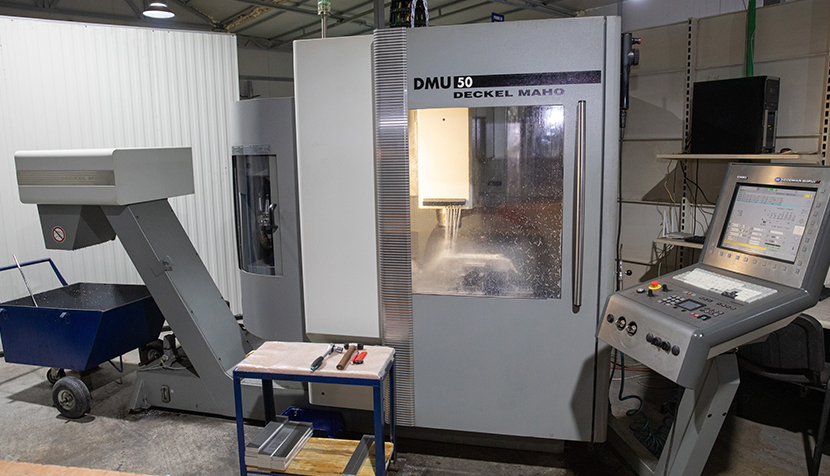

Technische Details

x- 500 mm
y- 450 mm
z- 400 mm
Kontrolle von MILL PLUS Heidenhain
Hauptdrehzahl der Hauptspindel - Hauptspindel 20 - 14.000 U / min
Leistung - Hauptspindel 9/13 kW
Standfläche rund mit der Größe 630 x 500 mm
Neigungsbereich -5 / +110°
max. Tischbelastung 200 kg
B - Wellenverschiebung
Fahrtgeschwindigkeit (X / Y / Z) 24 m / min
Einstellwerkzeug: Werkzeug 30-teilig

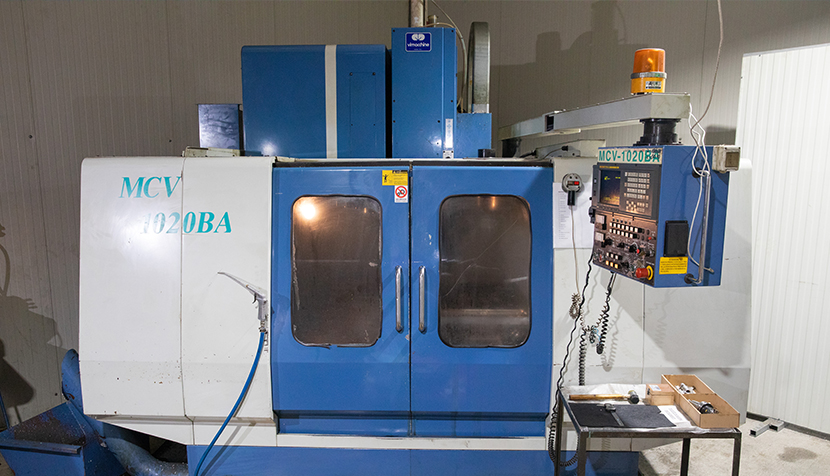

Technische Details

Abmessungen des Arbeitstisches: 1300 mm x 640 mm
Lade Last: 1000 kg
X-Achsenbewegung: 1200 mm
Y-Achsenbewegung: 600 mm
Z-Achsenverschiebung: 500 mm
Bewegungsgeschwindigkeit einer Serie: 30/30/20 m / min.
Schnittgeschwindigkeit: 10 m / min.
Werkzeugkastenkapazität: 24
Maximaler Werkzeugdurchmesser: Ø95 mm
Maximale Werkzeuglänge: 300 mm

Spindeldrehzahl: 10000 U / min.
Spindelmotorleistung: 11 kW
Benötigte Stellfläche: 3150 mm x 4060 mm

Abmessungen des Arbeitsfläche: 1300 mm x 640 mm
Lade Last: 1000 kg
X-Achsenbewegung: 1200 mm
Y-Achsenbewegung: 600 mm
Z-Achsenverschiebung: 500 mm
Bewegungsgeschwindigkeit einer Serie: 30/30/20 m / min.
Schnittgeschwindigkeit: 10 m / min.
Werkzeugkastenkapazität: 24
Maximaler Werkzeugdurchmesser: Ø95 mm
Maximale Werkzeuglänge: 300 mm

Spindeldrehzahl: 10000 U / min.
Spindelmotorleistung: 11 kW
Benötigte Stellfläche: 3150 mm x 4060 mm

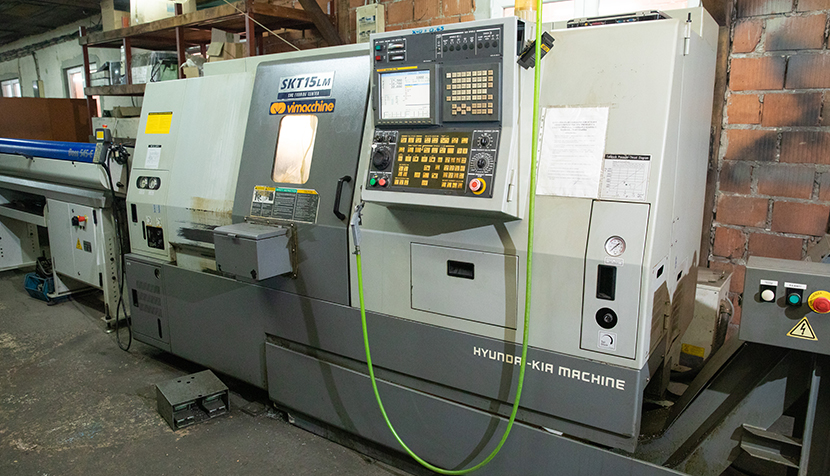

Technische Details

6,000rpm
1,75 "bar Kapazität
15 PS 12 Werkzeuge 0.2sec B / H-Kuppel
Q-Setter
X / Z 1.417ipm schnell
elektrische Begrenzung
Automatischer Ersatzbestand

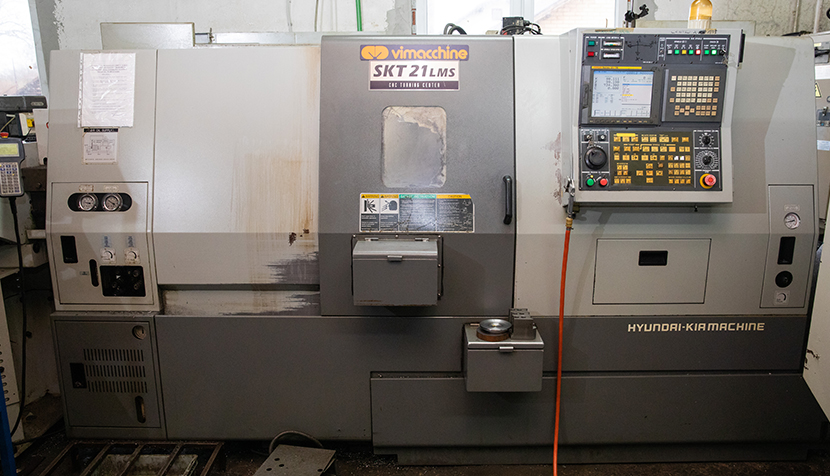

Technische Details

8 "großer Bohrlochkopf
4000 U / min
Kapazität 2,56"
20 PS
12 Werkzeuge 0,2 Sekunden
B / H-Turm

Q-Seter,
X / Z 1.417ipm schnell
Schnittstelle zum Bandeinzug
elektrischer Drehmomentbegrenzer

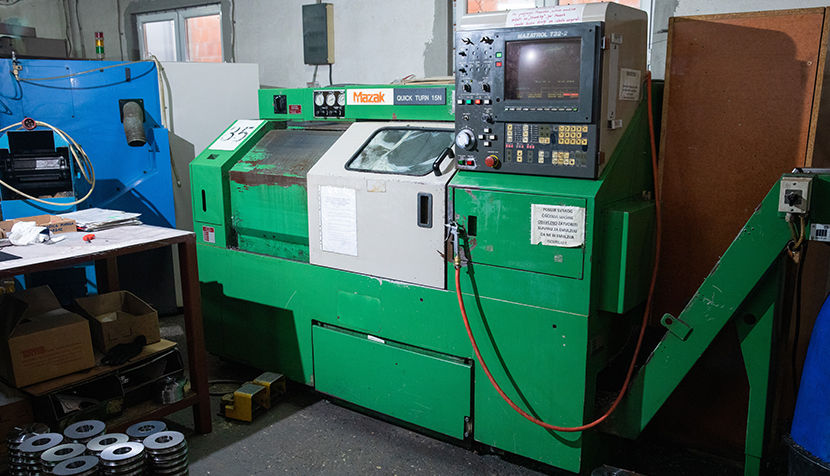

Technische Details

1 Hauptspindel
Durchmesser der Querstange: 42 mm
Drehdurchmesser: 160 mm
Drehlänge: 300 mm
Spindeldrehzahl: 4.500 U / min
Spindel: 50 mm
Hub: X = 100 mm - Z = 290 mm
Abmessungen Maschine: 1690 x 1210 x H1800 mm
Maschinengewicht ca.: 2600 KG
1 CN MAZATROL T32-2
1 Programmierbarer hinterer Korb
1 Kuppel 8 Stationen
1 Teilwiederherstellung
1 Messarm
1 Spannfutter F48
1 Ladegerät IEMCA

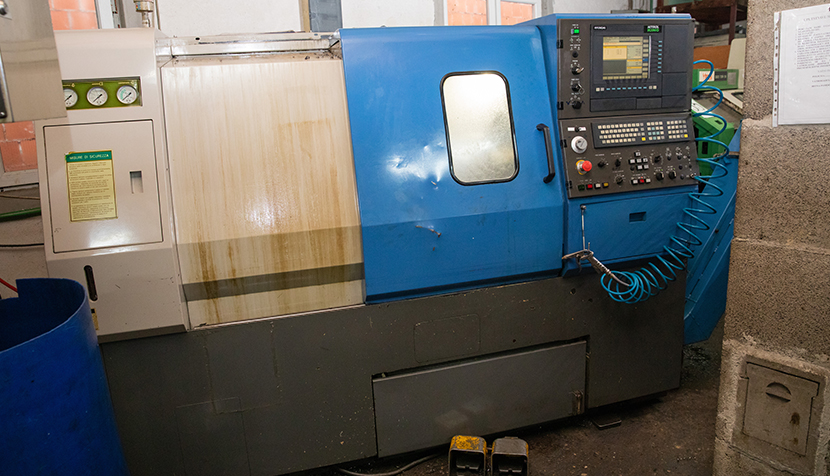

Technische Details

Hyundai Hitrol King Kontrolle
Hwacheon 8 "3 Klemmkopf
Max. Drehzahl: 4800
Max. Schwung: 440 mm
Schaukel an der Halterung: 254 mm
Max. Schnittdurchmesser: 254 mm

Maximale Schnittlänge (Schaft): 445 mm Standardschnittstärke: 150mm
Abstand zwischen dem Teil der Hauptspindel und dem Teil des Revolvers: 90-590 mm
Maximales Band: 50 mm
Spitzenhöhe (vom Boden): 1000mm
Maximale Belastung: 150kg
Hauptspindelnase: ASA A2-6
Hauptspindelkegel: 1/20
Durchmesser der Hauptspindel: 62
Drehzahlbereich Hauptspindel: 40-4500 U / min
Kuppeltyp: Achteckig
Anzahl der Werkzeuge: 8
Trennungszeit (Index): 0,48 s / 1 Schritt
Werkzeuggröße (Außendurchmesser): 25 x 150 mm
Werkzeuggröße (Innendurchmesser): max. 40 mm
Kupplungsausführung: 210mm

Achsbewegung:
X-Achse: 180 mm
Z-Achse: 510 mm

Technische Details

Arbeitsbereich Größe: 600 mm x 300 mm (23,6 "x 11,8")
Maximale Ladekapazität (gleichmäßige Last) 150 kg
Arbeit Holding; Hydraulisches Befestigungssystem; X-Achsenweg 16.53 "(420)
Y-Achsenbewegung 11,81 "(300); Z-Achsenbewegung 9,84" (250) einschließlich ATC80
Entfernungstabelle Entfernung zur Nasenspindel 7,87 "- 17,71" (200-450)
Nasenspindeln 7/24 # 30
Spindeldrehzahl min. Maximal 3000 U / min
Schnittscheibe 0,2 ~ 197 U / min (5 ~ 5000 mm / min)
schneller Vorschub (X- und Y-Achse) 787 U / min (20 mm / min)
schneller Vorschub (Z-Achse) 590 U / min (15 mm / min;)
Spindelmotor: 4,1 PS (3,1 kW)
Anzahl der Werkzeuge: 10.
